北京北起意歐替起重機有限公司《起重機安裝知識》第二部分：電動葫蘆安裝指導手冊王志強
一、產品的設計與結構特點
1.結構緊湊，自重量輕，體積小，使用方便；
2.結構進一步完善。
3.統一機型，部件通用性強，零件互換性好，維修配件供應方便；
4.減速器結構密封性好，齒軸、齒輪均采用優質滲碳鋼經熱處理強化，齒面硬度高，耐磨性好，機械效率高；
5.采用錐形轉子制動電機，簡化制動機構；
6.本產品形式多樣，適應性好。可廣泛用于提升重物及各種形式(直的、彎曲的、圓的)工字軌上，也可以用于單梁、懸掛、懸臂及輕型龍門起重機上。
二、產品使用的廣泛性：
1.可用于機械工廠車間及修理廠車間，安裝設備，吊運重物；
2.可用于料庫及貨場，吊運材料、堆放，碼垛；
3.可用于建筑業及管道作業吊運輸鋼制構件及水泥管；
4.可用于輕紡工業倉庫及醫院、商店、食品廠車間吊裝重物；
5.可用于江、湖碼頭吊運重物。
三、產品使用的條件
1.使用電源為三相交流電，電壓380V，頻率50Hz；
2.使用環境：露天、室內均可，(露天使用時安裝葫蘆“遮雨棚”)。耐寒(≥-30℃)，耐一般高溫(≤40℃)
3.工作類型：中級工作制度JC25％及重級工作制度JC40%(按重量額定負荷降低30％使用，因本產品設計是按基本工作制度JC25％考慮的)；
工作制度JC25%與JC40%起重量對應表
JC 25% 0.5 l 2 3 5 10
JC 40% 0.35 0.7 1.4 1.4 3.5 7
4.本產品不適合用在海撥1000米以上，有火災危險、爆炸危險及充滿腐蝕性氣體的介質，相對濕度大于85%場合；
5.對本產品不得做性能及結構的改變；
四、安裝與試車
(一)開箱
①、索取產品安裝使用維護說明書，產品檢查合格證，裝箱單等隨機文件完整與否。
②、檢查貨物是否完整及損壞。
③、檢查電器絕緣是否合乎標準規定(不小于1兆歐)
(二)接線
按接線圖接線。
(三)安裝及注意事項

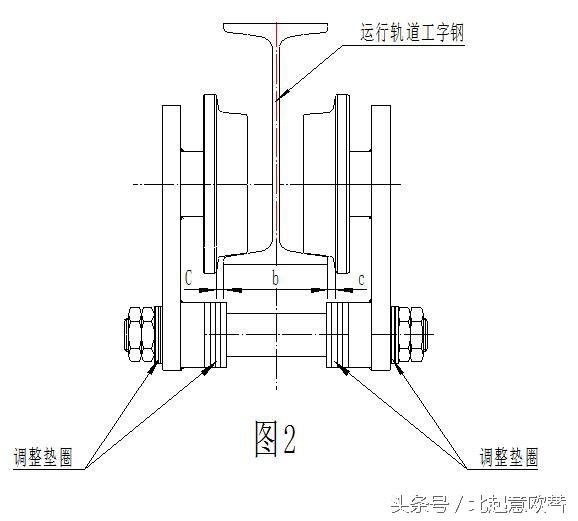

1.按明確的工字梁型號
選取合適的調整墊圈數量，工字鋼軌應進行強度計算(按配用鋼結構實際情況)。
2.裝開關箱及予裝電動小車
螺栓兩端螺母備安裝調整。
3.潤滑及注油
（1）減速器是無油的，因予加油會在運輸中漏掉。安裝前要在起升減速器及運行減速器里加注合適的潤滑油及按合適的油量。
（2）減速器注入油時先旋：帶透氣孔的上油塞，注入后再行旋緊，未注油前先檢查一下下部油塞是否旋緊，以防漏油。
（3）所用軸承均已封好潤滑脂，不要再折開涂潤滑脂。
（4）鋼絲繩發貨時未進行清洗，為延長鋼絲繩壽命，最好將鋼絲繩油洗一次，然后涂潤滑油或鋼絲繩油，尤其注意導繩器卡板處繩槽清除積存的封護油膏。
4.吊鉤滑輪及吊鉤轉動情況
用手盤動一下。
5.將葫蘆安裝于配套梁上
務請把電動小車吊裝的螺栓及螺母牢固地擰死，工字梁導軌與走輪輪緣不應接觸，留有3～5mm間隙，以防運行時蹭軌、幌車。
6.限位器停止塊予調位置
(四)試車
1.先試空車
主要目的是檢查電器接線是否正確。
（1）輕點控制按扭；次序是先是先試升降，后試運行，葫蘆試升降要先降后升。
（2）試限位器： 先按予調位置試， 再按需用位置試調。 注意停止塊一定要調整后固死。
（3）若空車試轉，都和控制按鈕標志相符，而且輕點按扭通斷靈敏，即算空車試完。
2.負載試車
主要試制動可靠及運轉正常。
（1）按額定重量試吊及運行，起升荷重要予先過磅，不要目測差不多，以免荷重過重或不足。
（2）起吊時做連續及斷續起升，制動應及時可靠，不允許下滑量>80mm，若>80mm則應調整錐形電機制動風扇輪。
（3）運行時應沿工字梁軌面全氏試驗，觀察走輪是否與工字梁翼緣相磨擦，葫蘆是否幌動，停止是否緩止。應檢查工字梁軌與車輪踏面接觸情況。
3.超載試車
本產品出廠前均已做過負荷125％試驗，再由用戶試驗一次可以加強檢查工字梁的強度及葫蘆的動力剛性和安全性。
（1）按額定荷重的125％吊負荷起升降。
（2）按額定荷重的125％吊負荷運行。
4.無論上述試車，環境噪聲(B級)均不大于85分貝。
齒輪箱負荷噪聲一般起升不多于下降，但不允許齒箱出現不均勻性噪聲，(例周期性打點、制動撞擊聲等)。
5.錐形電機啟動時應完全摘開制動輪
不應仍處于摩擦狀態，既或輕的摩擦也需要給以調整。
6.制動時有磨擦響聲
而不打滑超過規定下滑量是允許：的，但啟動時制動輪打開得慢，則說明電機磁拉力不足或制動彈簧軸向壓力嫌大，應檢查電機。
(五)投產使用
經過試車后投入使用。電動葫蘆應由經過訓練的專門操作人員操作，符合安全操作規程與有關管理制度。
