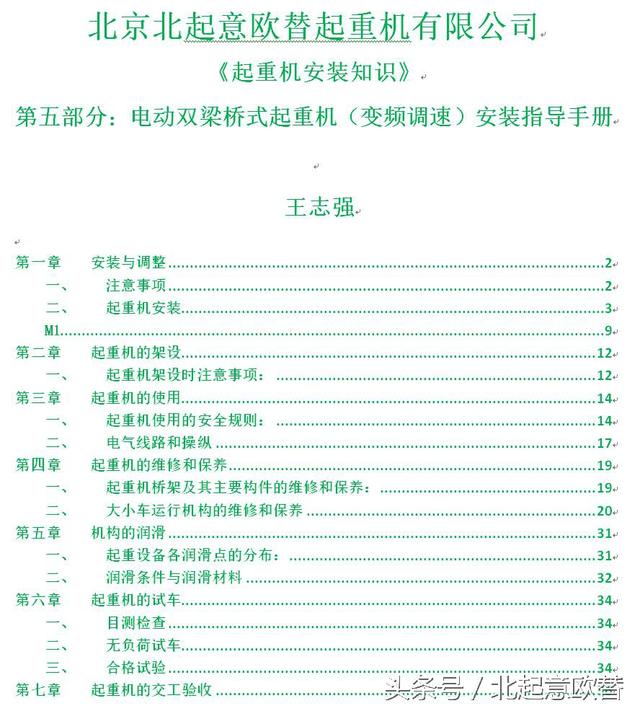

北京北起意歐替起重機有限公司
《起重機安裝知識》
第五部分：電動雙梁橋式起重機（變頻調速）安裝指導手冊
第三章：起重機的使用
王志強
一、起重機使用的安全規則：
(一)使用起重機必須遵守的安全技術規則：
（1）應設專門人員操作起重機：應建立該臺起重機的技術檔案，派專人隨時記錄運行期間發生的故障，包括發生故障的日期（記錄到小時），故障的名稱，發生故障原因，修理方法及實際修理的問題等。
（2）起重機側面，必須掛上注明起重機最大起重量、跨度、工作類型、制造廠的標牌。
（3）起重機工作時，禁止任何人停留在起重機上、小車上。
（4）起重機進行檢視或修理時，起重機必須斷電。
（5）起重機作不帶負荷運行時，吊鉤必須升起至少要超過一個人的高度。
（6）起重機帶重物運行時，重物必須升起，至少要高于重物運行線路上的最高障礙物0.5m 。
（7）禁止用任何方法從起重機上拋下物品。
（8）工具及備品必須貯放在專門的箱子內，禁止隨便散放在大車或小車上，以避免落下。
（9）嚴格禁止搬運重物在人頭上越過。
（10）禁止用吊鉤或在吊重上運送或起升人員。
（11）起升液態金屬或有害液體以及重要物品時，不論重量多少，必須先稍微起升離地150~200mm，驗證制動器的可靠性再起升。
（12）禁止將易燃物品（如煤油等）貯放在起重機上。
（13）如起重機在露天使用，當風力大于6級時應禁止工作。
（14）露天起重機不工作時，必須設法將起重機可靠固定，以防風塵。
（15）在12個月時間內，必須進行起重機的定期安全檢查。除對起重機的一切部件進行詳細檢查外，須要用試驗重錘對起重機進行合格試驗靜負荷和動負荷的試驗，并詳細記錄在技術檔案內。
(二)電氣設備檢修安全技術規則：
（1）只允許專門人員擔任起重機電氣的維修工作。并隨時記錄發生電氣故障的日期，故障名稱，發生故障原因，修理方法及實際維修的問題等。
（2）如導電部分和導線的外殼或保護罩不完整，則不許使用起重機。
（3）修理時必須采用電壓在36伏以下的攜帶式照明燈。
（4）當必須帶電工作時，一定要戴上橡膠手套，穿上橡膠靴，并使用絕緣手柄的工具。另應有專人在一旦發生危險時立即切斷電源。所有靠近導電部分的地方都必須用柵欄圍起來。
（5）電動機：電氣設備和電氣外殼上的所有金屬部分可能發生導電的必須進行接地。
(三)起重機操作過程中應注意的事項：
（1）操作前必須在總刀開關斷開的情況下進行起重機的檢視工作，檢查重要部件的連接和使用情況。對各機構進行必要的調整。
（2）操作前按規定的要求對設備的各潤滑點加潤滑油脂。
（3）對在露天工作的起重機，操作前應打開其固定裝置如夾軌器或其他器械。
（4）起重機有每次開動前，必須發出開車警告信號（電鈴）。
（5）吊起重物必須在垂直的位置，不允許利用移動大車及小車來拖動重物。
（6）起重機及小車必須在以最緩慢的行速，在不撞碰檔架的條件下逐步靠近邊緣位置。
（7）起重機的控制器應逐級開動，在機械完全停止運轉前，禁止將控制器從順轉位置直接反到逆轉位置來進行制動，但用作防止事故發生的情況下可以。而控制器只能打在反向一檔。
（8）司機要保證防止起重機與另一臺起重機相碰撞。在一臺起重機發生故障情況下，才允許用另一臺起重機來移動這一臺起重機，在這種情況下兩臺起重機須無負荷，必須用最低速度緩慢地移動。
（9）起重機的電動機突然停電或線路電壓下降劇烈時，應盡快將所有控制器拉到零位；司機室總開關必須切斷。司機必須以信號通知掛鉤工。如在停電期間起重機吊鉤上有重物時，司機和掛鉤工要警惕任何人不準在重物下方通行。
二、電氣線路和操縱
本系列變頻調速電動雙梁橋式起重機，與普通的起重機相比在操作上無任何差異，操作者如果操作過其它類型的起重機，對變頻調速起重機僅需適應緩啟動緩?fù)Ｖ沟墓潭ǔ绦蚧^程，即可充分上崗。
(一)操作說明
（1） 操作者必須在關好護欄門，駕駛室門的前提下打開電控柜的直角彎門，合上空氣開關QF2，此時變壓器GBF的所有電氣件已得電，聯動臺上的指示燈ZH2亮。關好柜門，再合上主控氣開關QF1，看電壓表的指示，滿足380±10%即說明電網正�？梢蚤_機。按行走臺上的啟動按鈕SB1，主電路得電，柜面指示燈ZH1亮。
（2） 駕駛室操作：
駕駛室操作，必須在地面操作器完全回位（圈到上方護圈內）后操作桿方可有效。
左聯動臺為行走臺，按行走方向搬動手柄，每個方向由慢到快共五檔設置，根據需要可隨意調整，但盡量避免擋間停留。右聯動臺為升降臺，上升，向后拉操作桿；下降：向前推操作桿，擋位設置同行走臺。除下降外，其它五個方向均有限位設置，一但觸及，反向即可。
（3） 地面操作：
地面操作時，需先在駕駛室按動右聯動臺上的EJ按鈕，放F地面操作器直至自動停止方可抬手，否則地面操作無效，反之收回地面操作器作需按ES按鈕到自動停止，否則駕駛室操作無效。在地面操作器放F和收回過程，應盡量避免操作器擺動。
地面操作器上共有六個運行方向按鈕，一個電源開關，一但方向鍵出現故障可切斷電源，施以急停。
（4） 長時間不使用設備或下班后，一定要切斷電源。首先斷開電控柜空氣開關，然后斷開安全滑觸線的空氣開關。
(二)異常處理
變頻器有自檢功能，即使未發現異常而非法操作，變頻器也要實施保護，即停止輸出。一但實施保護，操作者應根據所亮的故障信號燈（ZHX對應小車變頻，ZHD對應大車變頻器，ZHQ對應升降變頻器）打開電控柜，查看變頻器上的故障說明，見變頻器說明書。排除故障后方可復位。最簡單的復位方法是按SB2總停止按鈕，待5秒種后再重新啟動即可復位。
起重機重量限制器（超載限制器），是起重機的安全保護裝置，當起重載荷達到90%時予報警，蜂鳴器發出斷續聲，黃色指示燈亮。但不能控制繼電器動作，故不限制起重機提升。當起重載荷達到105%時，紅色指示燈亮，蜂鳴器報警，延時1~2秒后，立即切斷起升電機電源。當起重載荷大于130%，控制繼電器動作，立即斷起升電機電源，同時發出聲光報警。
起重量限制器的調整和裝機試驗，見起重量限制器使月說明書。
(三)建議：
（1）因變頻器有較強的自檢功能，一但實施了非瞬間停電保護動作，最好先查明保護原因，以免擴大故障。
（2）操作變頻調速行車時，換擋不要太頻繁，盡量一次到位。
