北起意歐替2016-09-18 07:14
北京北起意歐替起重機有限公司

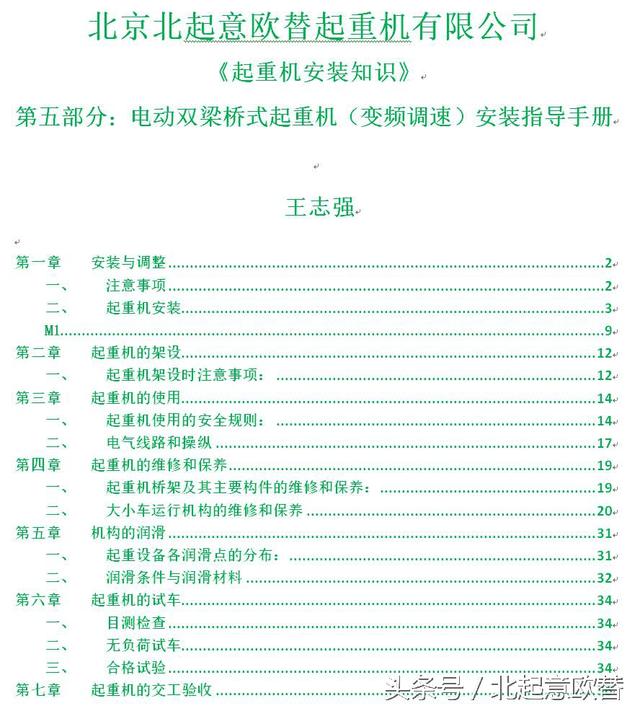

《起重機安裝知識》
第五部分：電動雙梁橋式起重機（變頻調速）安裝指導手冊
第六章：起重機的試車
王志強
一、目測檢查
二、無負荷試車
三、合格試驗
表16
序號 項目名稱 計量單位 極限偏差 備注
1 試驗載荷 t ±1%
2 載荷起升高度（或載荷起升范圍） m ±1.5% 要求值見設計圖樣
3 取物裝置左右極限偏差 ±2% 同上
4 載荷起升速度 M/min ±5% 同上
5 起重機運行速度
6 小車運行速度
7 載荷下降的制動距離 M ±5% 要求值為V起/65條
8 載荷下降制動時速度降低值 m/min +5% 要求值為V起3
9 起重機的靜態剛性測主梁跨中靜撓度 mm +5% 要求值為A1～Ａ≤700，A1～Ａ≤S/800
10 起重機的動態剛性、測載荷從最低至1/3起升制動時主梁跨中的自振頻率 HZ -4% 要求值為2HZ當設計本身和用戶需要時才測定
11 電控設備中各電路的對地絕緣電阻 MQ -4% 要求值為4MQ
12 司機座位于起重機的噪聲 DB(A) +4% 要求值為8UDA
13 限位器的可靠性 要能準確停車
(一)靜負荷試車
小車停在橋架中間，定出測量基準點。起升1.25倍額定負荷離地100—200毫米高處，懸空時間不得少于10分鐘，然后卸去負荷，檢查橋架有否永久彎形、裂紋、油漆削落或?qū)ζ鹬貦C(jī)性能與安全有影響的損壞，以及連接處有否松動或損壞。重復三次橋架不得再產生永久變形，將小車開至跨端，檢查實際上拱不于0.7s/1000，最好使小車仍停在橋架中間，起升額定負荷檢查主梁撓度值不應大于規定值，根據通用橋式起重機標準，起重機工作級別A1～Ａ３≤Ｓ700，A4～A6<S/800測量下?lián)隙戎担ㄓ蓪?shí)際上拱值算起）。
(二)動負荷試車：
起重1.1倍額定負荷動作負荷試車。試車時應按起重機工作級別，接電持續率留有間歇時間并按操作規程進行控制，且必須注意把加速度，減速度和速度限制在起重機政黨工作的范圍內。起重機各機構的動載試車應先分別進行。而后作聯合動作，同時開動兩個機構（但主、副鉤不得同時開動）。試驗中對每種動作應在其整個運動范圍內作反復起動和制動。對懸掛著試驗荷作空中起動時，試驗載荷不應出現反向動作。按其工作循環，試驗時間至少應延續lh。如果各部件能完成其功能試驗，并在隨后進行目測檢查中沒有發現機構或構件有損壞，連接處沒有出現構松動或損壞則認為試車成功。
